商品信息
基本参数
- 产地河北区
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 品牌国产

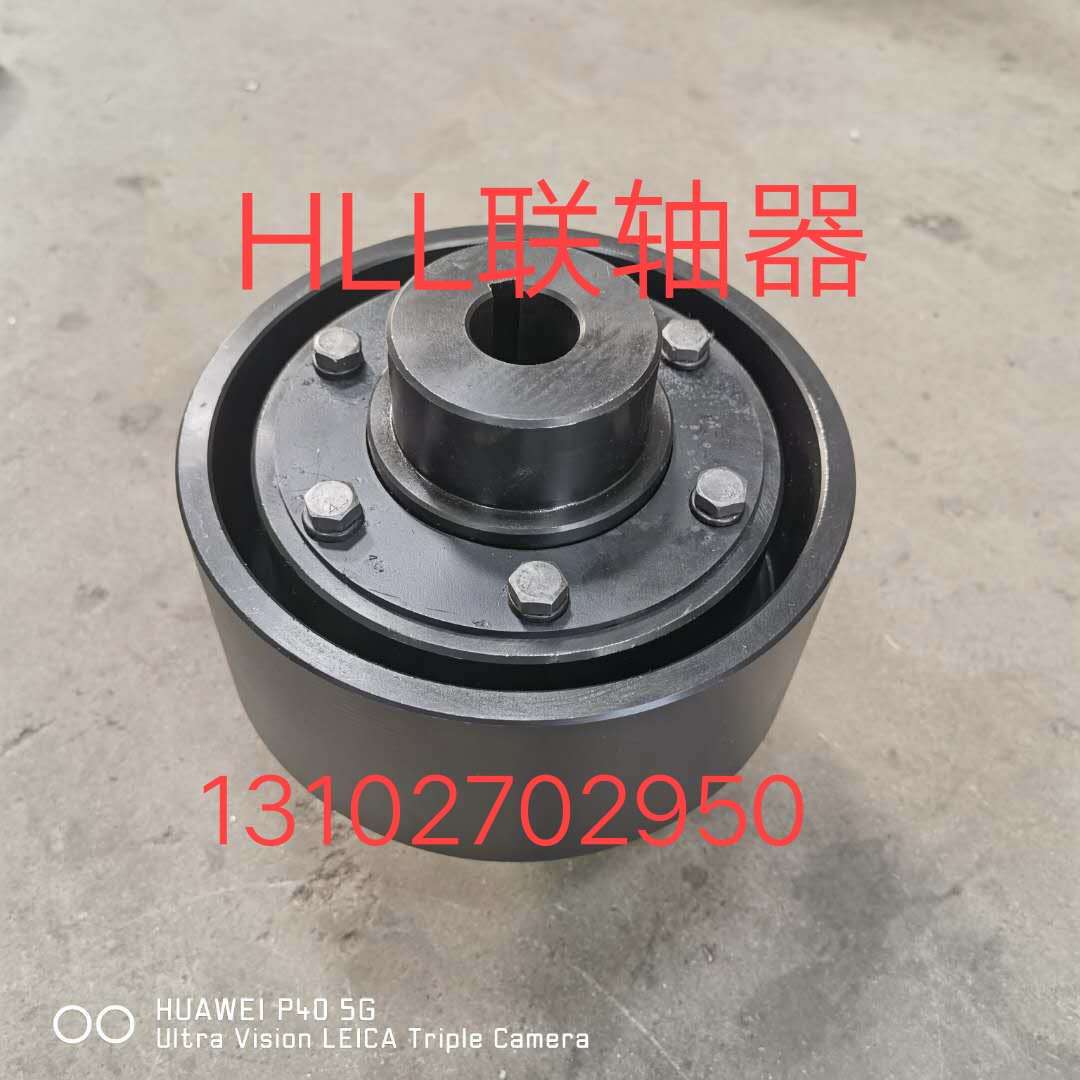

- 型号HLL1-HLL13
- 类型弹性联轴器
- 材质45#
- 是否进口否
- 样品或现货样品
- 加工定制是
- 公称转矩315-25000N.m
- 标准编号GB5014-85
- 轴孔40-180
- 许用转速5600-710r/min
- 外形尺寸120-480mm
- 重量11-504kg
- 产地昌盛联轴器
- 货号HLL1-HLL13
- 孔径40-180mm
- 允许扭矩315-25000
- 长度53-302mm
- 外径120-480mm
- 厂家河北泊头昌盛联轴器厂家
产品简介：
产品详情：TLL型带制动轮弹性套柱销联轴器国家标准为GB4323-84，弹性销联轴器适用于两条同轴线的各种机器连接的驱动轴，一般而言用以频繁的高低速运动。工作温度为-20〜+80℃；公称扭矩的传递范围是40〜20000n.m。弹性销联轴器的轴孔种类为圆柱（y），圆锥形（z）和短圆柱（j）。
结构性能：
●制动轮和半联轴器为一体结构
●制动轮半联轴器由铸钢或锻钢加工而成，其外表面经过淬 火处置
●轴孔键槽的种类，大小和标记方式与tl型相同
■马克
TLL6带制动轮弹性套柱销联轴器
主动端：j形轴孔，B型键槽。d1=65mm，l=107mm
从动端：y形轴孔，B型键槽。d1=70mm，l=172mm
TLL型带制动轮弹性套柱销联轴器结构相对简便，易于制造，无需润滑，无需与金属硫化结合，易于更换弹性套筒，无需移动半联轴器，有着一定程度的相对偏移补偿两个轴和振动阻尼。弹性套筒的工作受到压缩和变形。由于弹性套筒的厚度薄，体积小并且弹性变形受到限制，所以弹性套筒销联接器可以补偿轴位移和弹性，但是对于轴位移的容许补偿量较小。较弱的弹性套销联轴器借助销组的锁紧力在接触面上产生摩擦扭矩，并压缩橡胶弹性套以传递扭矩。适用于中小功率轴系的传动，具备不错的刚性安装基石，对中精度高，冲击负载低，减振要求低。
